Solução 02 / Detalhamento
Detalhamento de Light Steel Frame sem reconstruir o modelo.
Transforme o mesmo modelo LSF usado no projeto em informações painelizadas e documentadas. O NodusCad conecta perfis, aberturas e ligações aos desenhos e listas necessários para a equipe de detalhamento.
documentação conectada
dividir, numerar e identificar
informação de materiais
saídas de desenho
01 / Detalhamento pelo modelo
Documentação que lê a estrutura, não uma cópia.
O detalhamento LSF transforma a intenção estrutural em informação construtiva. O NodusCad trabalha com os perfis do próprio projeto, mantendo seções, aberturas, divisões de painéis e ligações associados ao modelo de origem.
O resultado é um caminho mais claro entre a geometria da edificação, as pranchas de painéis, as informações de montagem e os quantitativos. Quando o modelo muda, o detalhamento parte da fonte atualizada.
Estruturação automática
Gere montantes, guias e reforços em paredes, pisos, coberturas e aberturas conforme as regras do projeto.
Ligações resolvidas
Represente cortes, entalhes, swages, dimples, furos e posições de fixação que tornam os encontros entre perfis executáveis.
Organização em painéis
Divida conjuntos em painéis, numere peças e mantenha as identificações alinhadas ao modelo da edificação.
Documentação gerada
Prepare vistas, cotas, informações de peças e listas de materiais para coordenação e planejamento da fabricação.
02 / Sequência de detalhamento
Do conjunto estruturado à informação emitida do painel.
Uma sequência baseada no modelo mantém os perfis e a documentação conectados durante o desenvolvimento.
- 01
Estruturar
Gere e revise os perfis formados a frio de cada conjunto.
- 02
Resolver
Verifique aberturas, encontros, reforços e geometrias de ligação.
- 03
Painelizar
Defina painéis práticos e coordene a identificação das peças.
- 04
Documentar
Gere pranchas, listas e informações de materiais do projeto.
03 / Entregáveis
Um conjunto prático de informações para a próxima equipe.
Use o modelo para criar saídas coordenadas destinadas à revisão, montagem e troca com outras disciplinas.

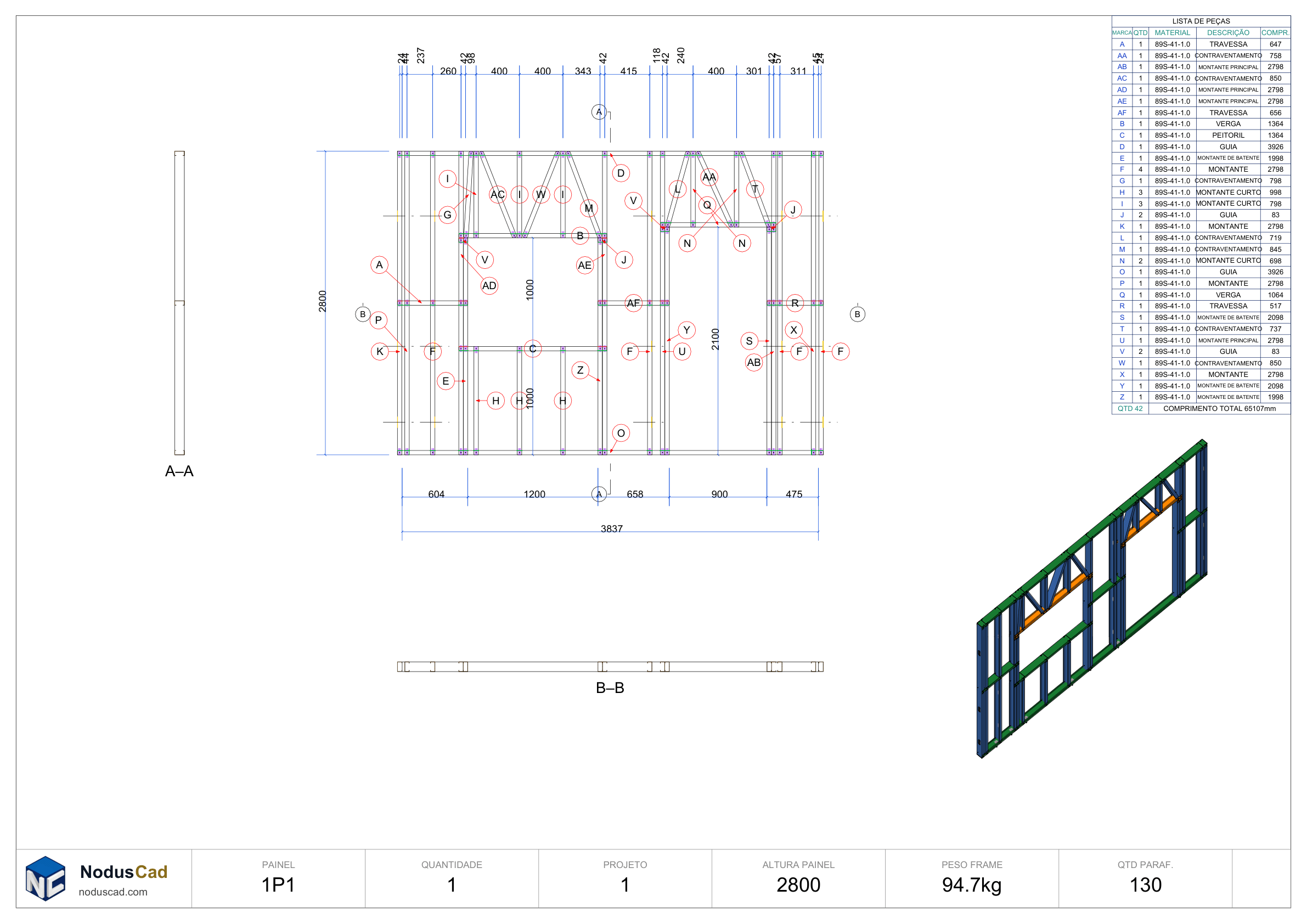

- Saída 01Elevações de painéis e pranchas de montagem
- Saída 02Marcas de peças e identificação de painéis
- Saída 03Cotas e informações dos perfis
- Saída 04Geometria de aberturas e reforços
- Saída 05Lista de materiais e quantitativos
- Saída 06Documentação DWG, DXF e PDF
04 / Perguntas
Dúvidas sobre detalhamento de Light Steel Frame
01O que o detalhamento LSF inclui no NodusCad?
O fluxo inclui estruturação automática, ligações, aberturas e reforços, organização dos painéis, identificação de perfis, desenhos e materiais gerados a partir do modelo.
02Os desenhos de painéis são conectados ao modelo 3D?
Sim. O detalhamento e a documentação usam a mesma estrutura de origem, evitando recriar o projeto como linhas independentes.
03Posso ajustar manualmente as ligações?
Sim. Os resultados automáticos podem ser revisados e alterados quando o projeto exige uma ligação ou decisão local específica.
04O detalhamento está incluído no plano Free?
O plano Free inclui modelagem e detalhamento sem limite de tempo. Os planos pagos adicionam cálculo e exportações.
Detalhe a partir da estrutura que você já modelou.
Crie uma conta gratuita no NodusCad e explore o fluxo de detalhamento LSF baseado no modelo.
