Solução 03 / Fabricação

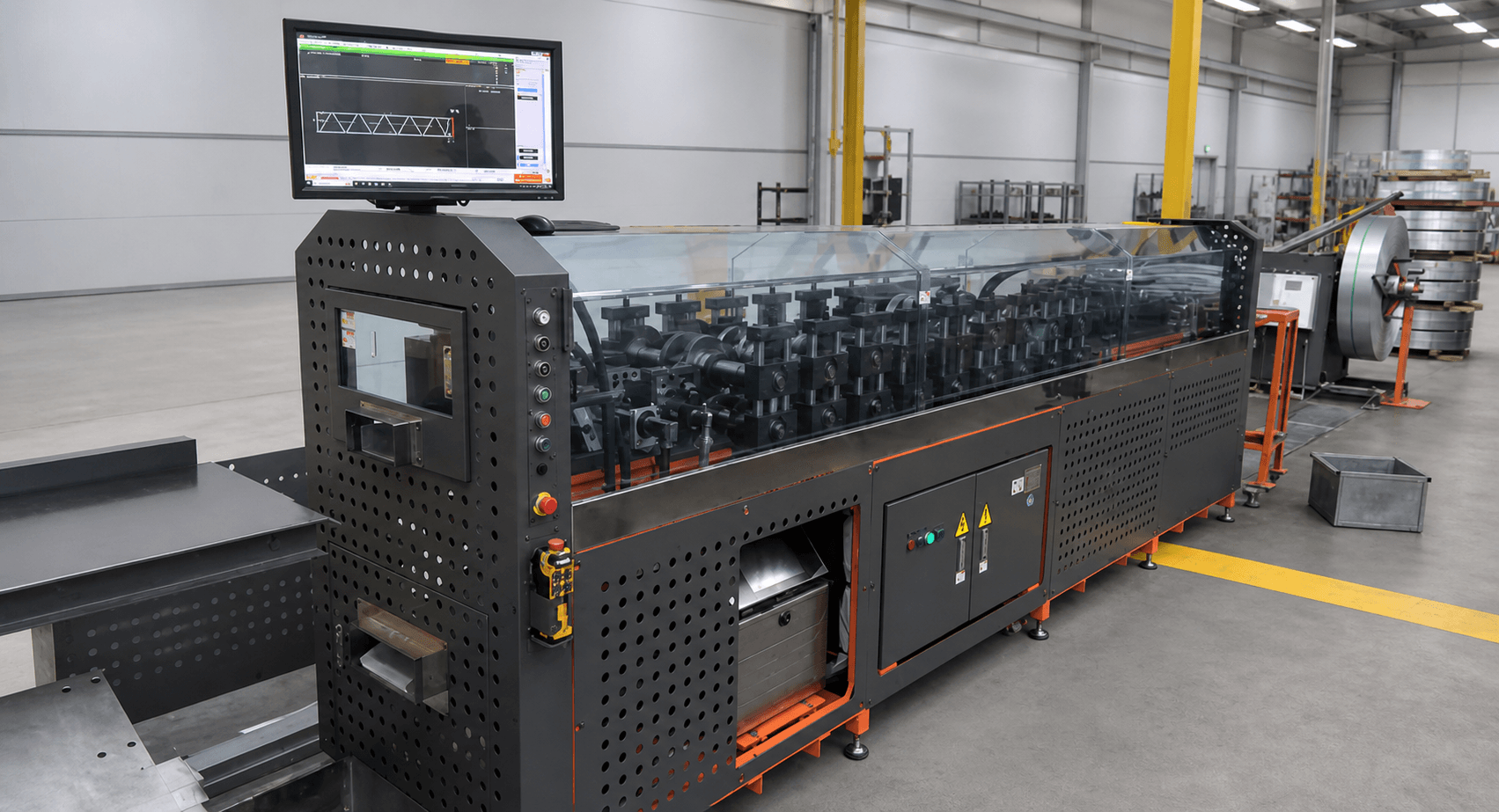

Arquivos NC para perfiladeiras de Light Steel Frame.
Leve a geometria resolvida dos perfis do projeto NodusCad aos dados de fabricação. O módulo NC opcional descreve comprimentos e operações como cortes, furos, dimples e swages para um fluxo de produção configurado.
dados de fabricação
operações resolvidas
exportação por painel ou projeto
módulo adicional
01 / Dados do modelo à máquina
Informação de produção derivada de perfis resolvidos.
Arquivos NC traduzem um perfil formado a frio detalhado em operações de produção legíveis por uma máquina. No NodusCad, a informação começa nos perfis, ligações e elementos de serviço resolvidos no modelo do projeto.
Manter os dados de fabricação conectados ao detalhamento reduz transcrições manuais entre pranchas e a linha de perfilação. A exportação é opcional porque nem toda equipe de engenharia ou detalhamento opera equipamentos de produção.
Dados por perfil
Descreva cada peça por seção, comprimento, orientação e elementos de fabricação resolvidos.
Operações resolvidas
Leve cortes, furos de serviço, dimples, swages, entalhes e posições de fixação ao conjunto de fabricação.
Exportação organizada
Prepare dados por perfil, painel ou obra para alinhar os lotes à organização do projeto.
Controle de configuração
Alinhe as opções de exportação ao fluxo da perfiladeira e valide tudo antes de liberar um lote.
02 / Sequência de fabricação
Resolva primeiro. Exporte depois de revisar a produção.
A saída NC é a última etapa conectada, não um substituto para a verificação do modelo e da configuração da máquina.
- 01
Detalhar
Resolva geometrias, ligações, furos e outros elementos de fabricação.
- 02
Organizar
Confirme perfis, agrupamentos de painéis e identificação das peças.
- 03
Configurar
Selecione a configuração de exportação adequada à linha de produção.
- 04
Validar + exportar
Revise os dados e emita o lote NC para fabricação.
03 / Informação NC
Dados orientados à máquina para perfis LSF resolvidos.
A saída e as operações suportadas dependem da linha de produção e da configuração do projeto.
- Saída 01Identificação de peças e perfis
- Saída 02Comprimento e orientação dos perfis
- Saída 03Cortes, mitras e condições de extremidade
- Saída 04Furos de serviço e posições de fixação
- Saída 05Dimples, swages, entalhes e abas
- Saída 06Lotes organizados por painel ou obra
04 / Perguntas
Dúvidas sobre arquivos NC para perfiladeiras
01O que é um arquivo NC para perfiladeira?
É um arquivo de fabricação que comunica dimensões e operações suportadas do perfil a um sistema de produção compatível. O formato exato depende da máquina e do controlador.
02Quais operações o NodusCad pode descrever?
O fluxo pode representar cortes, furos, dimples, swages, entalhes, abas e posições de fixação quando suportados pela configuração escolhida.
03O módulo NC está incluído em todos os planos?
Não. A fabricação NC é um módulo opcional, para que equipes de projeto e detalhamento o escolham somente quando trabalham com produção perfilada.
04O arquivo exportado funciona em qualquer perfiladeira?
Não existe um formato NC universal para todas as máquinas. A exportação deve usar uma configuração compatível e verificada, e os dados precisam ser revisados antes do uso.
Aproxime os dados dos perfis resolvidos da linha.
Explore o fluxo completo do NodusCad e adicione o módulo NC quando sua configuração de produção estiver pronta.
